Signal
Polzahl: 20 / Kontakt-Ø: 0,70mm
Anschlussquerschnitt:
22/28 AWG /0,08/0,38 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 200V
Bei Verschmutzungsgrad 3: 10V
Nennstrom: 7A [1]
Max. Dauerstrom: 11 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 10 / Kontakt-Ø: 0,70mm
Anschlussquerschnitt:
22/28 AWG /0,08/0,38 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 320V
Bei Verschmutzungsgrad 3: 63V
Nennstrom: 7A [1]
Max. Dauerstrom: 11 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 6 / Kontakt-Ø: 1,30mm
Anschlussquerschnitt:
18/26 AWG 0,14/1 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 500V
Bei Verschmutzungsgrad 3: 200V
Nennstrom: 12,5A [1]
Max. Dauerstrom: 19,5 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 5 / Kontakt-Ø: 2,00mm
Anschlussquerschnitt:
14-18 AWG/1-2,5 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 672V
Bei Verschmutzungsgrad 3: 267V
Nennstrom: 24A [1]
Max. Dauerstrom: 33 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]

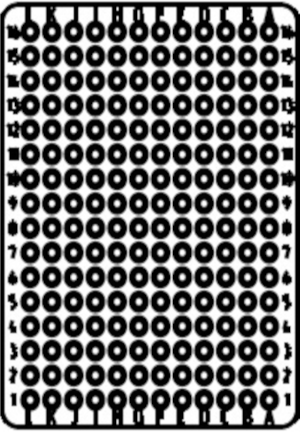

Polzahl: 192 / Kontakt-Ø: 0,70mm
Betriebsspannung: 0V
[1] Nach IEC 61010-1:2010 (VDE 0411-1:2020-03), Versorgungsspannung vom
Netzversorgungskreis (Kat.2)
[2] Ermittelt nach IEC 60512-5-2:2002 (DIN EN 60512-5-2:2003-01) bei Temperaturerhöhung 45 K

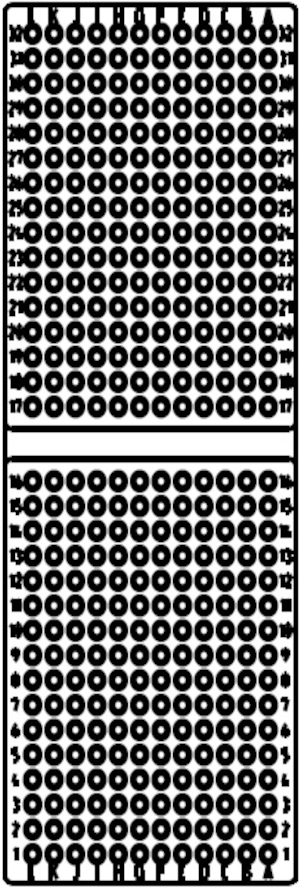

Polzahl: 384 / Kontakt-Ø: 0,70mm
Betriebsspannung: 0V
[1] Nach IEC 61010-1:2010 (VDE 0411-1:2020-03), Versorgungsspannung vom
Netzversorgungskreis (Kat.2)
[2] Ermittelt nach IEC 60512-5-2:2002 (DIN EN 60512-5-2:2003-01) bei Temperaturerhöhung 45 K
Thermokontakt
pro Modul 6 Einsätze möglich
/ Kontakt-Ø: 1,00mm
Anschlussquerschnitt:
AWG 24 / 0,22 mm²
Betriebsspannung: 0V
Temperaturbereich: -40°C bis +125 °C
Steckzyklen: min. 5.000
Power
Polzahl: 3 / Kontakt-Ø: 3,50mm
Anschlussquerschnitt:
10/14 AWG/ 2,5/6 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 3260V
Bei Verschmutzungsgrad 3: 1276V
Nennstrom: 39A [1]
Max. Dauerstrom: 58 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]

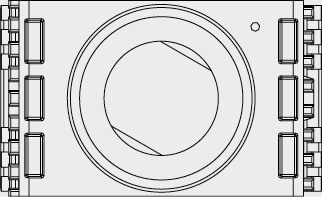

Hochstrom
Polzahl: 1 / Kontakt-Ø: 12,00mm
Anschlussquerschnitt:
25mm² bis 50mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 2700V
Bei Verschmutzungsgrad 3: 1071V
Nennstrom: 155A [1]
Max. Dauerstrom: 225 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]

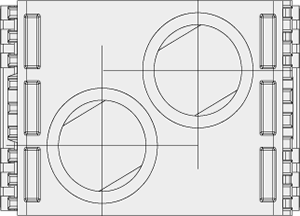

Polzahl: 2 / Kontakt-Ø: 5,00mm
Anschlussquerschnitt:
10/16 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 611V
Bei Verschmutzungsgrad 3: 485V
Nennstrom: 68A [1]
Max. Dauerstrom: 108 A [2]
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]

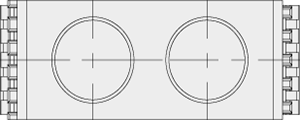

Polzahl: 2 / Kontakt-Ø: 8,00mm
Anschlussquerschnitt:
16/25 mm²
Betriebsspannung:
Bei Verschmutzungsgrad 2: 537V
Bei Verschmutzungsgrad 3: 428V
Nennstrom: 105A [1]
Max. Dauerstrom: 150 A [2]
Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Koax
Polzahl: 4
Anschluss: RG 178, RG 196, RG 174, RG 188, RG 316
Innenleiter Crimp / Außenleiter Crimp
Betriebsspannung: 0V
Frequenzbereich: 0 – 2,8 GHz
Steckzyklen: min. 10.000

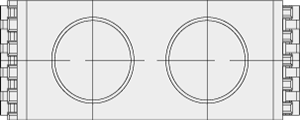

Polzahl: 2
Anschluss: RG 178, RG 196, RG 174, RG 188, RG 316,RG 58, RG 223
Innenleiter Crimp / Außenleiter Crimp
Betriebsspannung: 0V
Frequenzbereich: 0 – 4 GHz
Steckzyklen: min. 10.000
Polzahl: 2
Anschluss: SMA-Anschluss
Betriebsspannung: 0V
Frequenzbereich: 0 – 12 GHz 50Ω Koax
Steckzyklen: min. 10.000
Polzahl: 2
Anschluss: RG 178, RG 187, RG 59
Innenleiter Crimp / Außenleiter Crimp
Betriebsspannung: 0V
Frequenzbereich: 0 – 2,7 GHz
Steckzyklen: min. 10.000

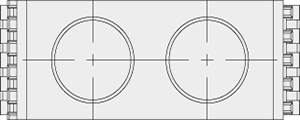

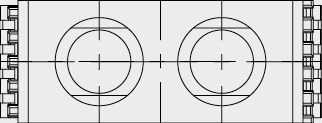

Druckluft- und Fluiddurchführung
Polzahl: 2 / Kontakt-Ø: 12,00mm
Anschluss: Modul für Fluidkupplung, beidseitig absperrend, leckarme Ausführung
Geeignet für die Durchführung von Luft, Wasser und anderen Fluiden
Betriebsspannung: 0V
Maximaler Druck: 10 bar
Steckzyklen: min. 10.000
Polzahl: 2 / Kontakt-Ø: 12,00mm
Anschluss: Schlauchinnen-Ø max. 4mm, Push-in Ø max. 6mm
Betriebsspannung: 0V
Maximaler Druck: 10 bar
Steckzyklen: min. 10.000

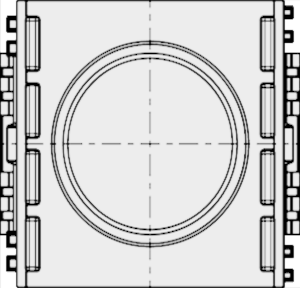

Polzahl: 1
Anschluss: Schlauchinnen-Ø max. 16mm
Betriebsspannung: 0V
Maximaler Druck: -0,8 bar
Steckzyklen: min. 10.000
Polzahl: 2
Anschluss: Schlauchinnen-Ø max. 4mm, Push-in Ø max. 6mm
Betriebsspannung: 0V
Maximaler Druck: 12 bar
Steckzyklen: min. 10.000
Fiber Optic
Polzahl: 4
Betriebsspannung: 0V
GOF Modul Expanded Beam
Dieses Modul wird mit individuellen Kabellängen konfektioniert geliefert, bitte bei uns anfragen.
Polzahl: 4
Betriebsspannung: 0V
GOF PC/APC
Dieses Modul wird mit individuellen Kabellängen konfektioniert geliefert, bitte bei uns anfragen.
Polzahl: 5
Betriebsspannung: 0V
LWL-Kontakte für Kunststofffaser (POF)
Steckzyklen: min. 40.000

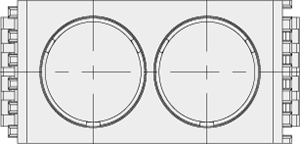

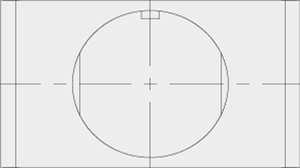

Geschirmte Durchführung
Anschlussquerschnitt:
20-28 AWG
Betriebsspannung: 0V
Einsätze Größe 1 Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
max. Kabeldurchmesser: 7,7 mm
Ethernet 1
USB® 2.0 1
USB® 3.2 Gen 1x1 1
FireWire und CAT 5
SPE 1000BASE-T1
2
Weitere auf Anfrage
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie USB® 2.0, USB® 3.2 Gen 1x1 und Ethernet und FireWire und CAT 5 SPE 1000BASE-T1 übertragen, sie sind jedoch keine USB® und Ethernet-Norm-Steckverbinder
2 Single Pair Ethernet according to IEC 63171-6(IEEE 802 3bp)
[2] Single-Pair-Ethernet nach IEC 63171-6:2020 [IEEE 802.3bp]
Anschlussquerschnitt:
20-28 AWG
Betriebsspannung: 0V
Einsätze Größe 1 Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
max. Kabeldurchmesser: 7,7 mm
Ethernet 1
USB® 2.0 1
USB® 3.2 Gen 1x1 1
FireWire und CAT 5
SPE 1000BASE-T1
2
Weitere auf Anfrage
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie USB® 2.0, USB® 3.2 Gen 1x1 und Ethernet und FireWire und CAT 5 SPE 1000BASE-T1
übertragen, sie sind jedoch keine USB® und Ethernet-Norm-Steckverbinder.
2 Single Pair Ethernet according to IEC 63171-6(IEEE 802 3bp)
[2] Single-Pair-Ethernet nach IEC 63171-6:2020 [IEEE 802.3bp]
Betriebsspannung: 0V
Einsätze Größe 2 max. Kabeldurchmesser: 9,9 mm Bei Verwendung in einem Gehäuse Platzbedarf prüfen. Die Verwendung ist ggf. nicht möglich.
Steckzyklen: min. 10.000
Ethernet 1
HDMI 1
USB® 3.2 1x2, 1
DisplayPort 2.0
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie HDMI® und Ethernet übertragen, sie sind jedoch keine HDMI®- und Ethernet Norm-Steckverbinder.
Kombi-Modul
Anschlussquerschnitt:
20-28 AWG
Betriebsspannung: 0V
Einsätze Größe 1 Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
max. Kabeldurchmesser: 7,7 mm
Ethernet 1
USB® 2.0 1
USB® 3.2 Gen 1x1 1
CAT 5 und FireWire
SPE 1000BASE-T1 2
Weitere auf Anfrage
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie USB® 2.0, USB® 3.2 Gen 1x1 und Ethernet und FireWire und CAT 5 übertragen, sie sind jedoch keine USB® und Ethernet-Norm-Steckverbinder.
2 Single Pair Ethernet according to IEC 63171-6(IEEE 802 3bp)
Anschlussquerschnitt:
20-28 AWG
Betriebsspannung: 0V
Einsätze Größe 1 Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
max. Kabeldurchmesser: 7,7 mm
Ethernet 1
USB® 2.0 1
USB® 3.2 Gen 1x1 1
CAT 5 und FireWire
SPE 1000BASE-T1 2
Weitere auf Anfrage
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie USB® 2.0, USB® 3.2 Gen 1x1 und Ethernet und CAT 5 und FireWire übertragen, sie sind jedoch keine USB® und Ethernet-Norm-Steckverbinder.
2 Single Pair Ethernet according to IEC 63171-6(IEEE 802 3bp)
Anschlussquerschnitt:
20-28 AWG
Betriebsspannung: 0V
Einsätze Größe 1 Bei Verwendung in einem Gehäuse ggf. Platzbedarf prüfen.
Steckzyklen: min. 10.000
max. Kabeldurchmesser: 7,7 mm
Ethernet 1
USB® 2.0 1
USB® 3.2 Gen 1x1 1
CAT 5 und FireWire
SPE 1000BASE-T1 2
Weitere auf Anfrage
1 Diese ODU-spezifischen Steckverbinder können gängige Datenübertragungsprotokolle wie USB® 2.0, USB® 3.2 Gen 1x1 und Ethernet und FireWire und CAT 5 übertragen, sie sind jedoch keine USB® und Ethernet-Norm-Steckverbinder.
2 Single Pair Ethernet according to IEC 63171-6(IEEE 802 3bp)

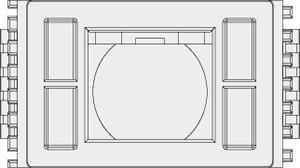

RJ45 Modul
Einsätze: Modul für Industrial Ethernet (CAT6A)
Polzahl: 8-polig feldkonfektionierbar / RJ 45
Betriebsspannung: 0V
Steckzyklen: min. 5.000
Ethernet1
CAT6A1
[1] Die Kontaktanordnung eines ODU Datenübertragungssteckers unterscheidet sich von einem Standard-Datenübertragungsstecker auf Grund des robusten ODU spezifischen Designs. Das ODU Design erfüllt jedoch die elektrischen Spezifikationen des jeweiligen Standard-Datenübertragungsprotokolls.

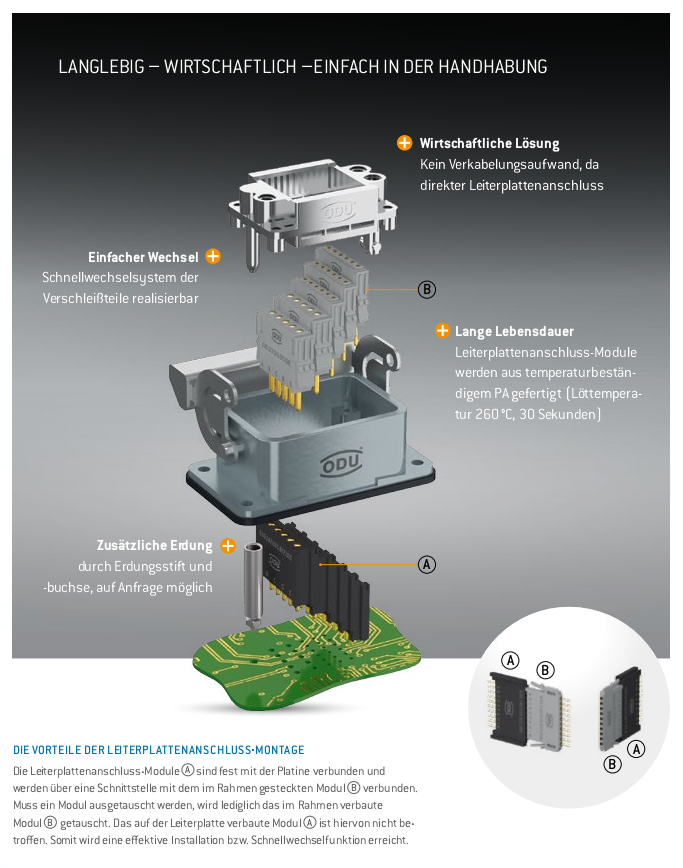

Leiterplattenanschluss
Polzahl: 20 / Kontakt-Ø: 0,70mm
Anschluss: Print
Betriebsspannung: 250V
Nennstrom: 4,5A [1]
Max. Dauerstrom: 7 A [2]
Module inkl. Kontakte
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 10 / Kontakt-Ø: 0,70mm
Anschluss: Print
Betriebsspannung: 250V
Nennstrom: 4,5A [1]
Max. Dauerstrom: 7 A [2]
Module inkl. Kontakte
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 6 / Kontakt-Ø: 1,30mm
Anschluss: Print
Betriebsspannung: 400V
Nennstrom: 8A [1]
Max. Dauerstrom: 13 A [2]
Module inkl. Kontakte
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]
Polzahl: 5 / Kontakt-Ø: 2,00mm
Anschluss: Print
Betriebsspannung: 630V
Nennstrom: 16A [1]
Max. Dauerstrom: 25 A [2]
Module inkl. Kontakte
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Nach IEC 61010-1:2010 [VDE 0411-1:2020-03]

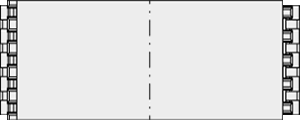

Leer-Module

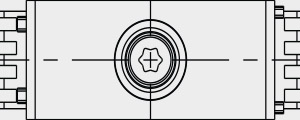

PE Modul
Polzahl: 1 / Kontakt-Ø: 8,00mm
Anschlussquerschnitt:
10mm² bis 25mm²
Betriebsspannung: 0V
Nennstrom: 125A [1]
ODU LAMTAC® (Kontakt mit Lamellentechnologie)
Steckzyklen: min. 10.000
[1] Nennstrom
Nennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
Hochspannung
Wünschen Sie noch Unterstützung? Wenden Sie sich unverbindlich an unseren Vertrieb: Black-Line@odu.de
[1] NennstromNennstrom ermittelt nach IEC 60512-5-1:2002 (DIN EN 60512-5-1:2003) als Einzelkontakt. Bei Vollbestückung sind niedrigere Werte möglich.
[2] Max. DauerstromDie messtechnisch ermittelte Stromstarke bei Raumtemperatur (ca. 20 °C), die zu einer Erhöhung der Kontakttemperatur auf die Grenztemperatur führt. Die im Katalog angegebenen Werte gelten je nach Angabe für Einzelkontakte oder komplett montierte Einsätze / Module.
[3] Hochstrom/PE und Hochstrom Module nur voreilend
Stift und Buchse werden immer als Paar ausgewählt.
Voreilende und nacheilende Kontakte auf Anfrage.
Steckzyklen können je nach verwendeter Variante abweichen!
Technische Details entnehmen Sie bitte unserem Katalog.
